استاندارد EN 50525-2-81 و آنچه باید از کابل جوش بدانید
در بازار تاسیسات الکتریکی و سیم و کابل، کابلهای متعددی با عناوین فریبندهای نظیر «کابل جوش نسوز»، «کابل لاستیکی تقویتشده» یا «کابل جوش دوبل» به فروش میرسند. با این حال در پروژههای مادر صنعتی، پالایشگاههای نفت، صنایع پتروشیمی، اسکلههای کشتیسازی و سازههای اسکلت فلزی بلندمرتبه، هیچ محصولی بدون تاییدیه معتبر و تطابق با استاندارد هماهنگ اروپایی EN 50525-2-81 (جایگزین استانداردهای مرجع CENELEC HD 22.6 S2، استاندارد بریتانیایی BS 638-4 و آلمانی DIN VDE 0282-6) اجازه ورود به سایت کارگاهی را ندارد. این استاندارد سختگیرانه، مرجع نهایی ارزیابی خواص مکانیکی، متالورژی مس، رفتار دیالکتریک، تابآوری حرارتی و مقاومت روکش در برابر روغنهای داغ است. در این مقاله تخصصی از پایگاه فنی سپهران کابل فیدار کابل جوش، کدهای استانداردی H01N2-D و H01N2-E، آزمونهای ۵گانه کارخانهای، آزمون عدم انتشار شعله IEC 60332 و نحوه اصالتسنجی کابل جوش استاندارد را بررسی میکنیم.
۱. ساختار استاندارد EN 50525 و بخشنامه اروپایی ولتاژ پایین (LVD)
مجموعه استانداردهای اروپایی EN 50525 تحت نظارت کمیته استانداردسازی الکتروتکنیکال اروپا (CENELEC) تدوین شده و هدف آن یکپارچهسازی الزامات کیفی کابلهای ولتاژ پایین تا 450/750 ولت است. بخش 2-81 این سند (Part 2-81) منحصراً به کابلهای قوس الکتریکی جوشکاری (Arc Welding Cables) اختصاص دارد. این استاندارد الزامات تطابق با دستورالعمل اروپایی ولتاژ پایین (Low Voltage Directive 2014/35/EU) را برآورده ساخته و اخذ نشان استاندارد CE برای صادرات به اتحادیه اروپا را امکانپذیر میسازد. استاندارد ملی ایران به شماره ISIRI 607-6 و ISIRI 3084 نیز مستقیماً ترجمه و اقتباسشده از این استاندارد اروپایی و استاندارد IEC 60245-6 هستند.
۲. رمزگشایی سیستم نامگذاری هارمونیزه اروپایی: H01N2-D در برابر H01N2-E
سیستم کدگذاری بینالمللی کابل جوش اطلاعات فنی بسیار دقیقی از ساختار کابل را بیان میکند:
- حرف H (Harmonized): نشاندهنده کابل منطبق با استانداردهای هماهنگ اتحادیه اروپا و CENELEC است.
- عدد 01: مشخصکننده ولتاژ نامی کابل است که معادل 100/100 ولت تعریف میشود (تحمل ولتاژ ضربهای و آزمون ولتاژ متناوب ۱۰۰۰ ولت کارخانهای).
- کد N2: معرف کامپاند پلیمری الاستومر ترموست ویژهای بر پایه لاستیک پلیکلروپرن (نئوپرن) یا کامپاندهای همارز الاستومری است که به طور اختصاصی برای روکش کابل جوشکاری فرموله شده و دارای خاصیت کندسوزی و مقاومت فوقالعاده در برابر روغن و سایش مکانیکی است.
- پسوند D- (Normal Flexibility): نشاندهنده هادی مس کلاس ۶ افشان با انعطافپذیری استاندارد کارگاهی است. در این کابلها قطر تارهای مس معمولاً حدود ۰.۲۱ میلیمتر است.
- پسوند E- (Extra Flexibility): نشاندهنده هادی با انعطافپذیری فوقالعاده بالاست که در آن قطر تارهای مس کمتر از ۰.۱۶ میلیمتر است. این کابلها برای تجهیزات رباتیک جوشکاری اتوماتیک خطوط تولید بدنه خودرو و فضاهای بسیار متراکم صنعتی کاربرد دارند.
۳. پروتکل آزمونهای ۵گانه تایپتست (Type Test) کارخانهای طبق سری استانداردهای EN 60811
برای دریافت گواهی تایپتست استاندارد EN 50525-2-81، نمونههای تولیدی کابل باید از آزمایشگاههای آکرودیته تحت آزمونهای فیزیکی و شیمیایی سختگیرانه مطابق استاندارد روشهای آزمون مواد پلیمری (EN 60811) سربلند بیرون آیند:
| عنوان آزمون کارخانهای | استاندارد متد آزمون | حدود پذیرش طبق EN 50525-2-81 | هدف مهندسی و رفتار محصول |
|---|---|---|---|
| استحکام کششی روکش (Tensile Strength) | EN 60811-501 | حداقل ۱۰ نیوتن بر میلیمتر مربع (10 N/mm²) | جلوگیری از پاره شدن روکش هنگام کشیده شدن روی بتن و لبههای زبر فلزی |
| ازدیاد طول تا نقطه پارگی (Elongation at Break) | EN 60811-501 | حداقل ۳۰۰ درصد (300%) | تضمین الاستیسیته و بازگشت به حالت اولیه پس از خمشهای تند و گره خوردن |
| آزمون پیرسازی حرارتی در آون (Thermal Ageing) | EN 60811-401 | ۷ روز در دمای 100 pm 2 ^circ C | تغییرات استحکام و ازدیاد طول پس از پیری نباید از ۳۰٪ فراتر رود |
| غوطهوری در روغن داغ معدنی (Oil Immersion Test) | EN 60811-404 | ۲۴ ساعت در روغن معدنی داغ 100^circ C | کاهش مقاومت کششی زیر ۴۰٪ و افزایش ابعاد زیر ۳۰٪ برای بقا در محیطهای روغنی |
| آزمون خمش در یخبندان شدید (Cold Bend Test) | EN 60811-504 | ۱۶ ساعت در دمای منفی ۲۵ درجه سانتیگراد (-25^circ C) | پیچیدن دور سنبه استاندارد بدون بروز کوچکترین ترک یا شکستگی در روکش |
۴. متالورژی هادی مس طبق IEC 60228: چرا خلوص مس و قطر تارها تعیینکننده است؟
استاندارد EN 50525-2-81 هادی کابل را به رعایت دقیق الزامات کلاس ۶ استاندارد بینالمللی IEC 60228 ملزم میسازد. مفتولهای اولیه مس باید از مس الکترولیتی کاتدی با هدایت الکتریکی ۱۰۰٪ IACS (حداقل ۹۹.۹۵٪ مس خالص طبق ASTM B3) تولید و تحت فرآیند آنیلینگ پیوسته حرارتی قرار گیرند. مقاومت ویژه الکتریکی مس آنیلشده در دمای ۲۰ درجه سانتیگراد نباید از 0.01786 Ω · mm² / m فراتر رود.
در کابلهای غیر استاندارد متفرقه، تولیدکنندگان برای کاهش هزینهها از تارهای ضخیمتر (کلاس ۵ یا حتی کلاس ۲) استفاده میکنند یا از مسهای بازیافتی اکسیدشده با ناخالصیهای آهن و سرب بهره میبرند. این امر دو پیامد فاجعهبار دارد: اولاً مقاومت الکتریکی هادی افزایش یافته و کابل در جریانهای نامی داغ میشود؛ ثانیاً پدیده خستگی فلز (Metal Fatigue) به شدت تسریع شده و در اثر خمشهای مداوم کارگاهی، تارهای مس از داخل روکش دچار شکستگی موضعی (Wire Breakage) میشوند که باعث افت سطح مقطع موثر و جرقه داخلی میگردد.
۵. آزمونهای ایمنی آتش: رفتار کندسوز طبق IEC 60332-1-2
در کارگاههای جوشکاری، حضور اخگرهای پرتابشده از قوس، مواد آتشگیر و مخازن گاز پروپان و استیلن ریسک اشتعال را به شدت بالا میبرد. طبق استاندارد EN 50525-2-81، کابل جوش باید آزمون عدم انتشار شعله عمودی تککابل (Flame Propagation Test) مطابق استاندارد IEC 60332-1-2 را با موفقیت سپری کند:
- یک نمونه کابل به طول ۶۰ سانتیمتر به صورت عمودی درون یک محفظه فلزی بسته مهار میشود.
- شعله مشعل گاز پروپان با توان حرارتی ۱ کیلووات مستقیماً به مدت ۶۰ ثانیه به زاویه ۴۵ درجه کابل برخورد میکند.
- به محض قطع شعله مشعل، فرآیند سوختن کابل باید به طور خودبهخود متوقف شود (Self-Extinguishing) و طول بخش سوختهشده نباید از ۴۲۵ میلیمتر فراتر رود.
روکشهای پلاستیکی بازاری فاقد این تست بوده و شعله را در طول کابل هدایت کرده و آتشسوزیهای غیرقابل مهار ایجاد میکنند. برای بررسی سایر استانداردهای کابل، بخش دستهبندی استانداردهای کابل را ببینید.
۶. تفاوت کابل جوش تکروکش (Single Sheath) و دوروکش (Double Sheath)
استاندارد EN 50525-2-81 هر دو ساختار تکلایه و دولایه را مجاز دانسته است؛ اما تفاوتهای عملیاتی مهمی بین این دو وجود دارد:
| شاخص مقایسه | کابل جوش تکروکش (Single Layer EM5) | کابل جوش دوروکش (Double Layer با لایه هشدار) |
|---|---|---|
| ساختار لایهها | یک لایه ضخیم یکپارچه از کامپاند الاستومری ترموست | لایه عایق سفید/خاکستری درونی + روکش محافظ خارجی قرمز یا مشکی |
| سیستم هشدار بصری سایش | ندارد (سایش روکش مستقیماً به لخت شدن مس میانجامد) | دارد (با خراش روکش، رنگ سفید زیرین آشکار شده و اعلام خطر میکند) |
| انعطافپذیری مکانیکی | بسیار بالا و نرمتر برای مانور جوشکار | کمی سفتتر به دلیل وجود دو مرحله اکستروژن پلیمری |
| استقامت دیالکتریک | مقاومت عایقی عالی | مقاومت فوقالعاده بالا در برابر نفوذ رطوبت و نمک |
| کاربرد اصلی | کارگاههای سوله، مونتاژکاری و جوشکاری عمومی | صنایع سنگین دریایی، معادن روباز، خطوط لوله و سایتهای پالایشگاهی |
۷. چکلیست بازرسی انبار و اصالتسنجی کابل جوش استاندارد
هنگام تحویل کابل جوش در انبار پروژههای صنعتی، سرپرست کارگاه یا کارشناس کنترل کیفیت (QC) باید چکلیست ۴ مرحلهای زیر را اجرا کند:

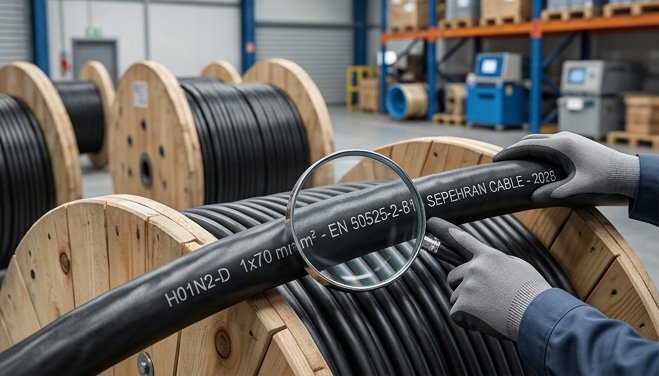

- بررسی مارکینگ استاندارد (Cable Marking): بر روی روکش کابل با فواصل حداکثر ۵۵ سانتیمتر باید عبارت استاندارد به طور برجسته یا با جوهر پاکنشدنی درج شده باشد:
H01N2-D 1x70 mm² - EN 50525-2-81 - SEPEHRAN CABLE - 2026 - تست سوزاندن شعله فندک: یک تکه کوچک از روکش کابل را در معرض شعله مستقیم فندک قرار دهید. روکش الاستومری اصل نئوپرن بو داده اما ذوب نمیشود، چکه نمیکند و به محض برداشتن فندک خاموش میشود. اگر روکش قطرهقطره ذوب شد و شره کرد، ماده PVC نامرغوب است.
- شمارش و سنجش قطر تارهای مس با میکرومتر: با میکرومتر دیجیتال قطر تارهای هادی را اندازه بگیرید. قطر تارها نباید از ۰.۲۱ میلیمتر ضخیمتر باشد. هادی باید به رنگ مسی روشن و براق باشد؛ کدری یا سیاهی نشان از اکسیداسیون مس دارد.
- تطابق وزن قرقره با تلرانس استاندارد: وزن یک متر کابل را محاسبه کنید. اگر وزن هادی مس بیش از ۵ درصد کمتر از مقادیر جدول دیتاشیت استاندارد باشد، کابل دچار کسری مس بوده و مردود است.
۸. آزمون ولتاژ شکست دیالکتریک و مقاومت روکش کابل جوش در برابر جرقه مذاب
طبق الزامات استاندارد EN 50525-2-81، روکش لاستیکی کابل جوش باید تحت آزمون پاشش برادههای فلزی و جرقههای مذاب با دمای فراتر از ۸۰۰ درجه سانتیگراد قرار گیرد بدون آنکه دچار سوختگی عمقی یا اتصال کوتاه گردد. همچنین مقاومت دیالکتریک روکش با اعمال ولتاژ متناوب ۱٬۰۰۰ ولت به مدت ۱۵ دقیقه در حوضچه آب شور ارزیابی میشود تا ایمنی کامل جوشکار در محیطهای مرطوب تضمین گردد.
پرسشهای متداول مهندسان درباره استاندارد کابل جوش
تفاوت استاندارد منسوخشده BS 638 با استاندارد جدید EN 50525-2-81 چیست؟
استاندارد بریتانیایی BS 638 Part 4 استانداردی قدیمی بود که کابلها را با ضخامتهای روکش متفاوت تعریف میکرد. استاندارد جدید EN 50525-2-81 با ارتقای آزمونهای زیستمحیطی، آزمون مقاومت در برابر روغنهای سنتزی و الزام هماهنگی اروپایی، کیفیت و دوام روکش لاستیکی را به مراتب ارتقا داده و رسماً جایگزین BS 638 شده است.
آیا کابل جوشکاری استاندارد EN 50525 در برابر تابش نور خورشید و اوزون مقاوم است؟
بله، کامپاند الاستومری نئوپرن EM5 حاوی دوده فعال (Carbon Black) با درصد کنترلشده است که سد کاملی در برابر تخریب پرتوهای فرابنفش خورشید (UV) و پدیده ترکخوردگی ناشی از گاز اوزون محیطهای صنعتی ایجاد میکند.
ولتاژ آزمون الکتریکی اسپارکتست (Spark Test) کارخانهای کابل جوش چقدر است؟
طبق استاندارد، ۱۰۰ درصد طول کابل تولیدی در خط اکستروژن باید از دستگاه جرقهسنج (Spark Tester) با ولتاژ متناوب ۶ کیلوولت عبور کند تا اطمینان حاصل شود هیچ حباب هوا یا پارگی میکروسکوپی در روکش وجود ندارد.
آیا استفاده از کابل جوش استاندارد در دمای زیر صفر مناطق سردسیر مجاز است؟
بله، کابلهای استاندارد H01N2-D آزمون سرمای منفی ۲۵ درجه سانتیگراد را سپری کرده و در دماهای کاری منفی ۴۰ درجه سانتیگراد نیز انعطافپذیری لاستیکی خود را حفظ میکنند و برخلاف کابلهای PVC دچار ترک و خردشدگی نمیشوند.
تفاوت ترکیب الاستومری نئوپرن با EPDM در کابل جوش چیست؟
پلیکلروپرن (نئوپرن) مقاومت بینظیری در برابر سایش مکانیکی، گریس و روغن دارد؛ در حالی که EPDM مقاومت حرارتی بالاتر و انعطافپذیری بهتری در یخبندان ارائه میدهد. استاندارد EN 50525 ترکیبی از این الاستومرها را تحت مشخصه EM5 تایید میکند.
چرا خرید کابل جوش بدون گواهینامه آزمون کارخانهای (MTC) ریسک بالایی دارد؟
در پروژههای بازرسی مهندسی شخص ثالث (TPI)، ارائه برگه نتایج آزمون متریال (Mill Test Certificate) مطابق استاندارد EN 10204 3.1 الزامی است. عدم وجود این مدرک میتواند به توقف کارگاه و عدم تایید سازه توسط ناظران نظام مهندسی منجر شود.
خرید کابل جوشکاری استاندارد EN 50525 با گواهی تایپتست و اصالت متالورژی
سپهران کابل فیدار تامینکننده انواع کابلهای جوشکاری تکروکش و دوروکش H01N2-D با نشان استاندارد ملی و تاییدیه آزمونهای بینالمللی است. جهت دریافت کاتالوگ فنی و پیشفاکتور رسمی با مهندسان فروش ما در تماس باشید. معادل این استاندارد در سایر سیستمها را در جدول تطبیق استانداردها ببینید.
