کابل تخت جرثقیل برای انتقال برق یا فرمان در سامانهای انتخاب میشود که کابل در آن بارها جابهجا و خم میشود. شکل تخت به هدایت کابل در یک صفحه کمک میکند، اما بهتنهایی نشانه تحمل هر سرعت، هر کشش یا هر تعداد سیکل نیست. برای خرید Crane Cable باید سامانه حرکت، بار الکتریکی و محیط کار را همزمان مشخص کرد. کابل جرثقیل سقفی، کابل روی درام و کابل آویزان آسانسور ممکن است ظاهر مشابهی داشته باشند، اما الزاماً جایگزین یکدیگر نیستند.
این راهنما برای مسئول نگهداری، طراح ماشین و خریدار پروژهای نوشته شده است. هدف این است که پیش از استعلام، اطلاعات مؤثر بر عمر کابل روشن باشد و پیشنهادها بر مبنای یک مشخصات مشترک مقایسه شوند. محصولات قابل بررسی در دسته کابل جرثقیل و کابل تخت قرار دارند؛ برای کابلهای متحرک با روکش الاستومری نیز خانواده کابل لاستیکی را ببینید.
تفاوت کابل تخت، فستون، قرقرهای و تراول آسانسور

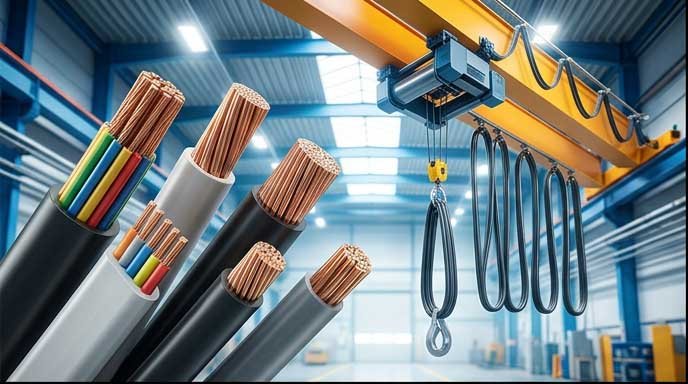

«تخت» شکل مقطع را توصیف میکند؛ «فستون» روش هدایت کابل با حلقههای آویزان روی ترولی است؛ «قرقرهای» به جمع و باز شدن روی درام اشاره دارد؛ و «تراول کابل» در آسانسور وظیفه اتصال کابین متحرک به بخش ثابت را دارد. این اصطلاحها چهار مشخصه مستقل را بیان میکنند. یک کابل تخت ممکن است برای فستون مناسب باشد، ولی برای پیچیدن چندلایه روی درام طراحی نشده باشد.
| کاربرد | حرکت غالب | داده حیاتی در انتخاب |
|---|---|---|
| جرثقیل سقفی با فستون | باز و بسته شدن حلقهها در مسیر ریل | شعاع حلقه، وزن کابل، سرعت و شتاب |
| جمعکن کابلی | پیچش روی درام و کشش کنترلشده | قطر درام، آرایش لایهها و نیروی کشش |
| آسانسور | حرکت عمودی و تغییر حلقه آویزان | طول آزاد، ارتفاع، سرعت و عضو تحمل کشش |
| زنجیر انرژی | خمش هدایتشده تکراری | شعاع زنجیر، سیکل، شتاب و نحوه مهار |
در راهنمای فستون منطق سامانه حلقهای را میتوانید دقیقتر بررسی کنید. مرجع سازنده نیز باید کاربرد مجاز محصول را صریحاً مشخص کند؛ راهنمای کابلهای جمعشونده HELUKABEL میان فستون و کابل قرقرهای تمایز میگذارد. از این تمایز نباید نتیجه گرفت که همه کابلهای گرد برای جرثقیل نامناسباند؛ کابل گردِ مخصوص حرکت میتواند انتخاب صحیح همان سامانه باشد.
چرا ساختار داخلی به اندازه روکش مهم است؟
در خمش تکراری، تارهای هادی، عایق، پرکننده و روکش باید با هم حرکت کنند. اگر مجموعه برای این حرکت طراحی نشده باشد، تمرکز تنش میتواند به تغییر شکل، گسیختگی تارها یا آسیب عایق منجر شود. تعداد تارهای بیشتر و قطر کمتر معمولاً انعطاف هادی را افزایش میدهد، ولی عمر خستگی کابل کامل به آرایش رشتهها، مواد، شعاع و شرایط حرکت وابسته است.
کلاس هادی را از دیتاشیت بخوانید، اما آن را با تضمین میلیونها سیکل یکی ندانید. ادعای عمر مکانیکی زمانی قابل مقایسه است که شعاع خمش، سرعت، شتاب، دما و روش آزمون نیز معلوم باشد. دو محصول ممکن است هر دو هادی افشان داشته باشند و در یک دستگاه عملکرد متفاوتی نشان دهند. در خرید جایگزین، مشخصات کابل قبلی را همراه نقشه مسیر برای بررسی ارسال کنید؛ صرف سفارش همان تعداد رشته و همان مقطع کافی نیست.

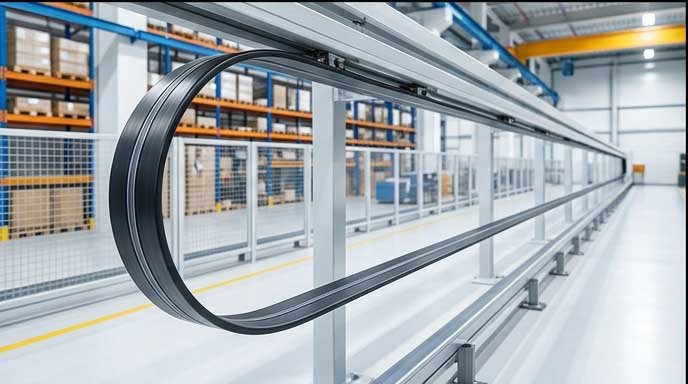

در کابل تخت، عرض و ضخامت هر دو اهمیت دارند. ضخامت در خمش در صفحه مجاز اثر دارد و عرض برای انتخاب گیره، فضای مسیر و آرایش چند کابل تعیینکننده است. کابل نباید به اجبار از لبه باریک خود خم یا در ورودی تابلو پیچانده شود. تغییر جهت نامناسب میتواند مزیت ساختار تخت را از بین ببرد. شعاع نصب ثابت و شعاع حرکت را نیز جداگانه بخواهید؛ عدد کوچکترِ نصب را نمیتوان برای حرکت دائم استفاده کرد
.
انتخاب روکش بر اساس تماس واقعی
محیط فولادسازی با انبار خشک یا اسکله یکسان نیست. در محیط نخست، حرارت تابشی و ذرات داغ مطرحاند؛ در انبار، سایش و تکرار حرکت اهمیت بیشتری دارد؛ در اسکله، نور خورشید، رطوبت و باد به مجموعه بارها اضافه میشوند. عبارت «صنعتی» یا «ضد روغن» این شرایط را بهطور کامل توصیف نمیکند. نام روغن یا سیال، دمای تماس و مداوم یا اتفاقی بودن تماس را در فرم انتخاب بنویسید.
روکشهای لاستیکی، PVC و PUR هرکدام در گریدهای متفاوت عرضه میشوند. هیچیک را نمیتوان برای همه کابلها از نظر مقاومت شیمیایی یا دمایی برتر دانست. از سازنده نتیجه آزمون یا تأیید کاربرد در شرایط مشخص بخواهید. رنگ روکش هم معیار مقاومت UV یا حریق نیست. اگر کابل نزدیک مواد داغ نصب میشود، فاصله، حفاظ حرارتی و تغییر مسیر را در کنار انتخاب روکش بررسی کنید؛ کابل جایگزین کنترل خطر در طراحی ماشین نیست.
دادههای حرکت که باید پیش از خرید جمع شوند
طول کورس، طول واقعی کابل، ارتفاع حلقه، تعداد ترولیها و فضای پارک سامانه را ثبت کنید. مسیر حرکت را در دو انتهای کورس بررسی کنید؛ گاهی کابل در میانه مسیر آزاد است، اما نزدیک انتها به سازه برخورد میکند. همین نقطه میتواند منشأ خرابی تکرارشونده باشد. عکس و اندازهگذاری ساده از مسیر موجود برای بررسی فنی از نام تجاری کابل مفیدتر است.
سرعت نامی بهتنهایی کافی نیست. شتابگیری، ترمز، توقف اضطراری، باد و کشش ناشی از وزن کابل بر رفتار مجموعه اثر دارند. کابل نباید جای عضو کشنده ترولی یا مهار مکانیکی را بگیرد، مگر سازنده سامانه چنین نقشی را با ظرفیت مشخص در نظر گرفته باشد. برای محاسبه نیروی مجاز، عدد عمومی بر حسب سطح مقطع مس را بدون شناخت عضو تحمل کشش به کار نبرید؛ در بعضی ساختارها نیروی اصلی باید به عضو تقویتی منتقل شود.
انتخاب سطح مقطع و تعداد رشته
برای بخش قدرت، جریان کار، جریان راهاندازی، طول مسیر و روش نصب ورودیهای اولیهاند. هنگام کار چند موتور، برنامه بهرهبرداری و همزمانی بارها را هم بررسی کنید. کابل جمعشده روی درام یا کابلهای رویهمچیده میتوانند شرایط دفع حرارت متفاوتی با کابل آزاد داشته باشند. ظرفیت جریان مندرج در جدول فقط با دانستن شرایط مرجع آن معنا دارد.
برای بخش فرمان، تعداد مدارها، ولتاژ کنترل، نیاز به هادی حفاظتی، رشته رزرو و الزامات سازنده ماشین را مشخص کنید. مدار داده یا انکودر را صرفاً به دلیل تعداد رشته مشابه با کابل فرمان جایگزین نکنید؛ هندسه زوج، شیلد و خواص انتقال ممکن است ضروری باشد. اگر خروجی درایو و سیگنال در یک مسیر قرار دارند، نحوه جداسازی و اتصال شیلد باید در طرح سازگاری الکترومغناطیسی دیده شود.
محاسبهگر کابل برای برآورد بخش الکتریکی مفید است، اما سرعت حرکت، خستگی و انتخاب ترولی را محاسبه نمیکند. نتیجه سایزبندی را با دیتاشیت محصول و شرایط تجمع و حرکت کنترل کنید. مقطع بزرگتر نیز همیشه مشکل را حل نمیکند؛ افزایش وزن و ابعاد میتواند به گیره و ترولی بار اضافی وارد کند.
انتخاب تراول کابل آسانسور
در آسانسور، طول آویزان و سرعت کابین از دادههای اصلیاند. کابل باید در محدوده حرکت، حلقهای پایدار داشته باشد و با دیواره، تجهیزات چاه یا سایر کابلها برخورد نکند. وجود عضو تقویتی فولادی یا غیرفلزی به طراحی محصول بستگی دارد؛ همه تراول کابلها مغزی فولادی ندارند و نبود آن را نمیتوان بهتنهایی نشانه نامناسب بودن دانست.
کابلهای ترکیبی ممکن است علاوه بر برق و فرمان، زوج داده یا عضو ارتباطی دیگری داشته باشند. هنگام تعویض، تطبیق تعداد رشتهها کافی نیست؛ عملکرد هر مدار، سازگاری اتصال و محدودیت خم نیز باید حفظ شود. طول و روش مهار را سازنده آسانسور یا طراح مسئول تعیین میکند. افزودن وزن آزاد، تغییر گیره یا بلندتر کردن حلقه بدون بررسی میتواند رفتار مکانیکی را تغییر دهد.
نصب، مهار و آزمون پیش از راهاندازی

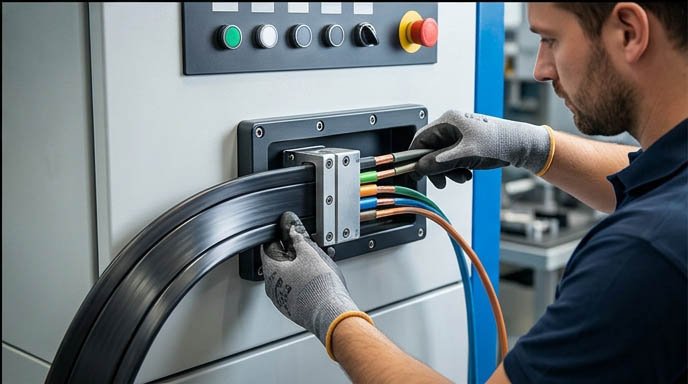

پیش از نصب، وضعیت قرقره و جهت باز کردن کابل بررسی شود تا پیچش اضافی وارد مسیر نشود. گیره و سطح تکیهگاه باید با ابعاد کابل سازگار باشند و فشار موضعی ایجاد نکنند. گلند کابل تخت نیز باید برای شکل و اندازه همان کابل انتخاب شود؛ درجه حفاظت مجموعه از صرف نام گلند به دست نمیآید و به مونتاژ صحیح وابسته است.
پس از مهار، حرکت آهسته در کل کورس انجام و برخورد، کشیدگی و پیچش بررسی میشود. سپس آزمونها و راهاندازی طبق دستورالعمل ماشین و توسط افراد صلاحیتدار ادامه مییابد. پیش از آزمون عایقی، تجهیزات الکترونیکی حساس و مدارهای داده باید مطابق روش مجاز جدا شوند. استفاده از یک ولتاژ آزمون ثابت برای همه رشتهها و همه تجهیزات متصل میتواند به دستگاه آسیب برساند.
تشخیص علت خرابی تکرارشونده
ترک در یک محل ثابت، بریدگی کنار گیره، تغییر شکل حلقه یا قطع متناوب یک رشته، هرکدام سرنخ متفاوتیاند. محل و زمان بروز عیب را ثبت کنید: آیا فقط نزدیک انتهای کورس است؟ آیا در هوای سرد بیشتر رخ میدهد؟ آیا پس از تغییر سرعت ماشین شروع شده است؟ این پرسشها مانع تعویض مکرر کابل بدون اصلاح علت میشوند.
یک سناریوی آموزشی را در نظر بگیرید: کابل فرمان هر بار نزدیک ورودی تابلو قطع میشود. اگر خم بسیار تند یا نبود مهار سبب تمرکز حرکت در همان نقطه باشد، خرید روکش گرانتر مشکل اصلی را رفع نمیکند. اصلاح مسیر و مهار، همراه انتخاب کابل مناسب حرکت، راهحل قابل بررسی است. این مثال گزارش حادثه یا سابقه واقعی شرکت نیست.
چکلیست استعلام و مقایسه قیمت
| بخش درخواست | اطلاعات لازم |
|---|---|
| دستگاه | نوع جرثقیل یا آسانسور، سازنده و نقشه مدار |
| حرکت | کورس، سرعت، شتاب، شعاع، طول آویزان و روش هدایت |
| برق | ولتاژ، جریان، تعداد رشته، مقطع و مدارهای حساس |
| محیط | دما، روغن، آب، UV، سایش و حرارت تابشی |
| تحویل | طول پیوسته، بستهبندی، مدارک و زمان نیاز |
قیمت را برای محصول همکاربرد مقایسه کنید. کابل ارزانتر با طول عمر نامشخص ممکن است هزینه توقف و تعویض بیشتری داشته باشد، ولی قیمت بالاتر هم بهتنهایی اثبات کیفیت نیست. پاسخ مستند به شرایط حرکت، قابلیت ردیابی محموله و پشتیبانی فنی را کنار بهای هر متر قرار دهید. در ابزار مقایسه کابل مشخصات محصولات را کنار هم ببینید و برای استعلام فنی اطلاعات سامانه را ارسال کنید.
پرسشهای متداول
آیا هر کابل تخت برای جرثقیل مناسب است؟
خیر. شکل تخت فقط هندسه کابل را نشان میدهد. کاربرد مجاز، شرایط حرکت، خمش و کشش باید در مدارک همان محصول مشخص باشد.
آیا کابل گرد در فستون قابل استفاده است؟
در صورت طراحی کابل و سامانه برای این کاربرد، بله. نامناسب بودن کابل گرد معمولی را نباید به تمام کابلهای گرد تخصصی تعمیم داد.
آیا تراول کابل آسانسور را میتوان با کابل تخت جرثقیل عوض کرد؟
فقط پس از تأیید انطباق الکتریکی و مکانیکی توسط مسئول طراحی. طول آویزان، عضو تحمل کشش و مدارهای ارتباطی میتوانند متفاوت باشند.
عمر کابل چند سیکل است؟
عدد عمومی قابل اتکایی وجود ندارد. ادعای سازنده باید همراه شرایط آزمون و محدودیتهای واقعی دستگاه بررسی شود.
آیا کابل ضخیمتر انتخاب مطمئنتری است؟
مقطع باید از محاسبه انتخاب شود. افزایش بیدلیل مقطع، وزن و شعاع خمش را تغییر میدهد و ممکن است با سامانه هدایت سازگار نباشد.
