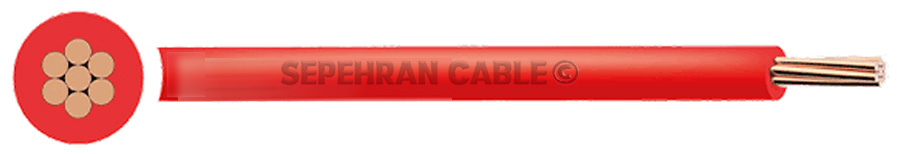

H07G-R Cable

APPLICATION

کابل تک هسته ای H07G با هادی مسی رشته ای جامد ( رشته ای یا انعطاف پذیر) برای نصب داخلی در محیط های خشک و تمیز که به ولتاژ نامی 450/750 ولت نیاز دارند مناسب است. ساختار آن به گونه ای است که حداکثر دمای عملیاتی +110 درجه سانتیگراد را پشتیبانی می کند.

STANDARDS

EN 50525-1, 50525-2-42, IEC/EN 60228, IEC 60245-1/2/7, DIN VDE 0282-1/7/300, DIN VDE 0295, VDE 0298-4, EN 50395, EN 50396, HD 22.1/9, HD 308, HD 383, HD 516 Flame Retardant to IEC/EN 60332-1-2

CHARACTERISTICS

Voltage Rating Uo/U : 450/750V

Temperature Rating : Maximum operating temperature: 110°C Maximum conductor short-circuit temperature: 250°C Minimum installation temperature: 5°C

CONSTRUCTION

Insulation : EVA (Ethylene Vinyl Acetate) Rubber EI8 Type

Conductor : Class 2 stranded Copper

Insulation Colour : Red Black Blue Orange White Yellow Green/Yellow Grey Brown Violet Pink

DIMENSIONS

NOMINAL CROSS SECTIONAL AREA mm2	MINIMUM OVERALL DIAMETER mm	MAXIMUM OVERALL DIAMETER mm	NOMINAL CABLE WEIGHT kg/km
1/5	2/9	3/7	25
2/5	3/5	4/4	39
4	4/2	5/2	58
6	4/7	5/9	81
10	6	7/4	131
16	6/8	8/5	195
25 35	8.4 9.4	10.6 11.8	301 405
50	10/9	13/7	571
70	12/5	15/6	778
95	14/5	18/1	1050
120	15/9	19/9	1306
150	17/7	22/1	1629
185	19/7	24/6	2008
240	22/4	28	2594

اطلاعات ارائه شده در این برگه ، صرفاً جهت راهنمایی مهندسان طراح سیستمهای برق و کاربران است . تمامی اطلاعات با حسن نیت ارائه شده و اعتقاد بر این است که در زمان انتشار صحیح بوده است . هنگام انتخاب تجهیزات جانبی کابل لطفاً توجه داشته باشید که ابعاد واقعی کابل ممکن است به دلیل شرایط تولید متفاوت باشد .
کارشناسان این شرکت با افتخار ، آماده ارائه هرگونه اطلاعات فنی و مهندسی تکمیلی در خصوص این کابل و یا سایر کابلهای مورد نیاز پروژه شما میباشند .
