کابل ابزار دقیق (Instrumentation Cable)
کابل ابزار دقیق سیگنال ضعیف حسگرها و ترانسمیترها — معمولاً حلقه جریان ۴ تا ۲۰ میلیآمپر — را از فیلد به اتاق کنترل میرساند. چون دامنه این سیگنال بسیار کوچک است، هر نویز الکترومغناطیسی میتواند خوانش را خراب کند؛ به همین دلیل ساختار شیلد در این کابل، نه یک ویژگی جانبی، که اصل ماجراست.
شیلد فردی و شیلد کلی: ISCR و OSCR
در نامگذاری کابل ابزار دقیق دو اصطلاح تکرار میشود:
- OSCR (Overall Screen) — یک شیلد فویل آلومینیوم/پلیاستر دور کل مجموعه زوجها
- ISCR (Individual Screen) — شیلد جداگانه دور هر زوج، که علاوه بر نویز بیرونی، تداخل بین خود زوجها (Crosstalk) را هم حذف میکند
- PiMF (Pairs in Metal Foil) — همان مفهوم شیلد فردی در نامگذاری استاندارد آلمانی EN 50288-7
قاعده عملی: در پالایشگاه و پتروشیمی که کابل کنار درایو و موتور بزرگ عبور میکند، ترکیب ISCR + OSCR انتخاب میشود؛ برای مسیرهای کوتاه و کمنویز، OSCR کافی است.
استانداردها و خانوادههای موجود

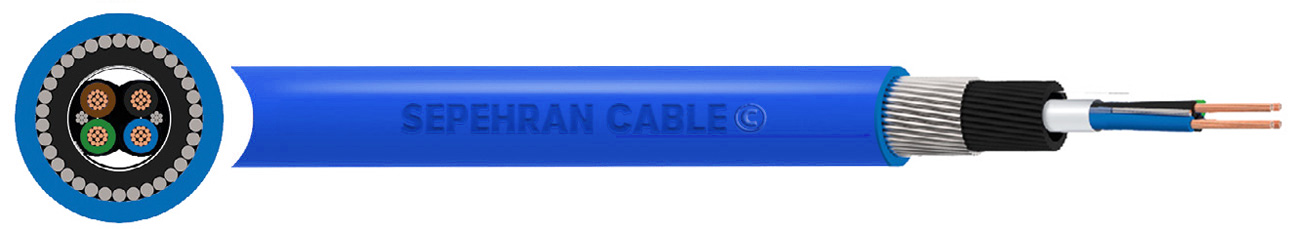

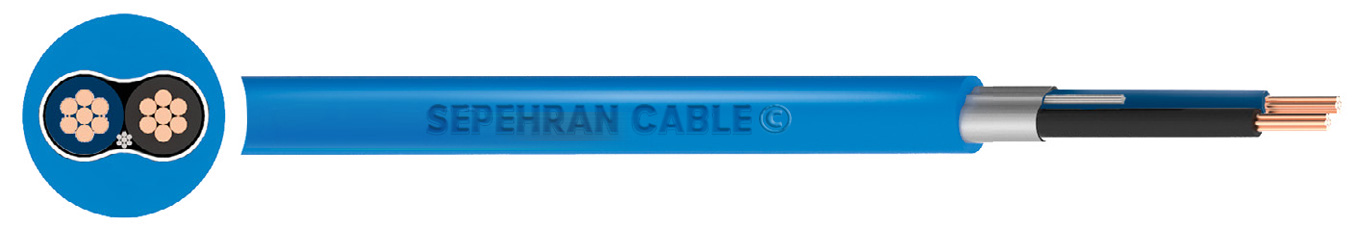

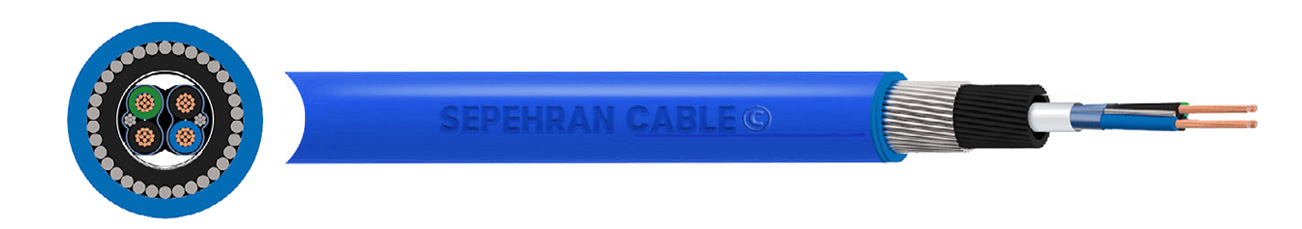

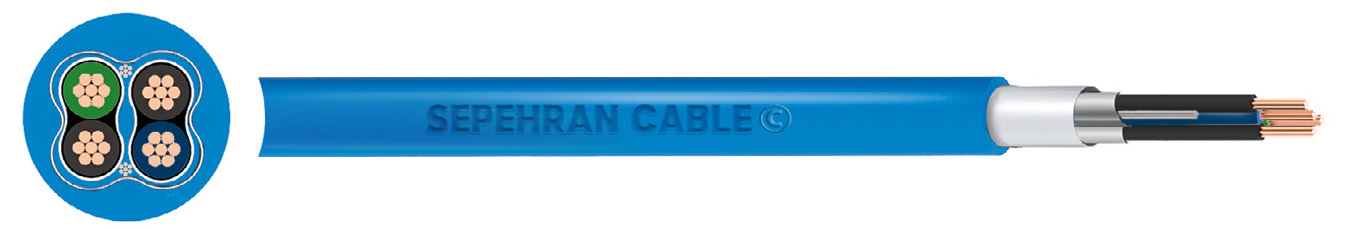

- BS 5308 Part 1 Type 1 و Type 2 — استاندارد مرجع صنعت نفت و گاز، در ترکیبهای PE یا XLPE با روکش PVC یا LSZH و زره SWA

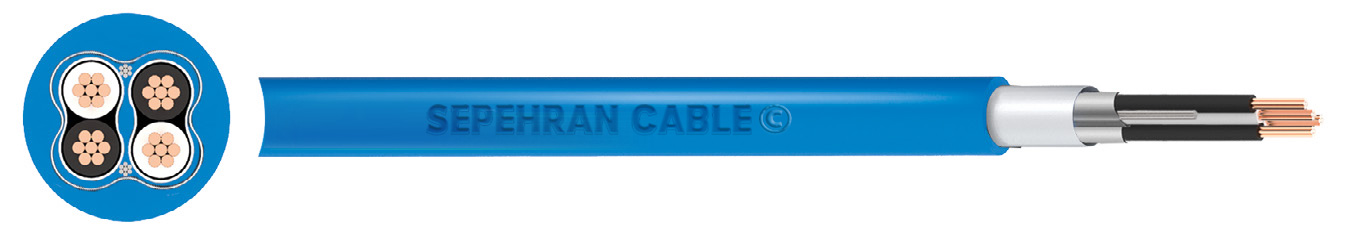

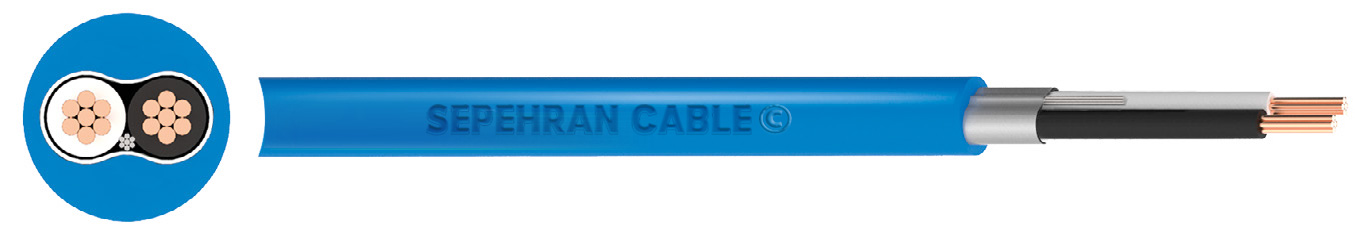

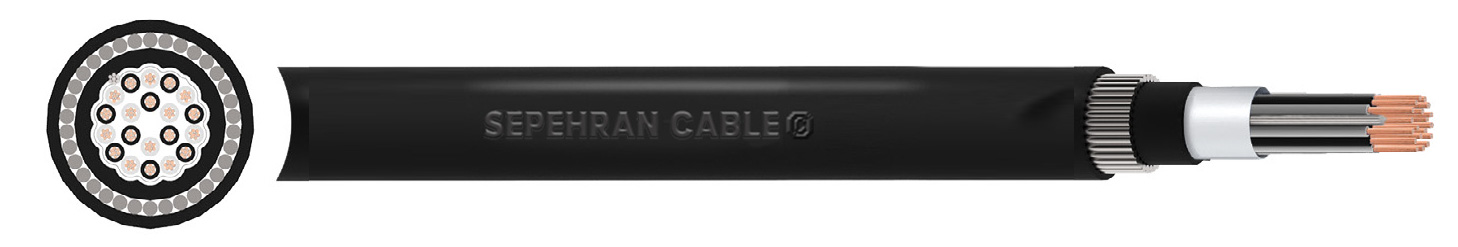

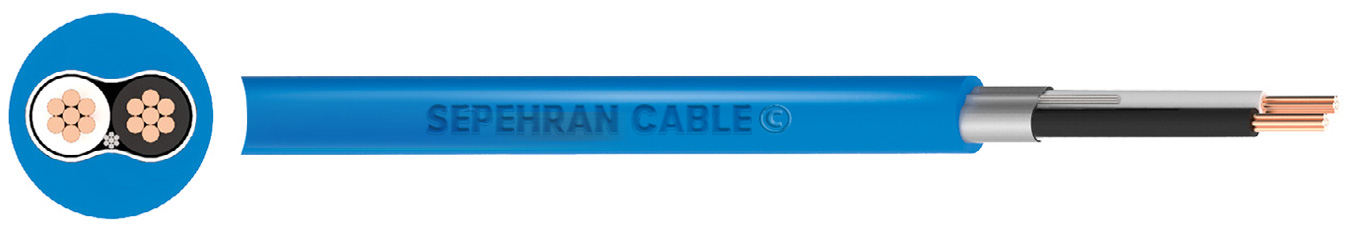

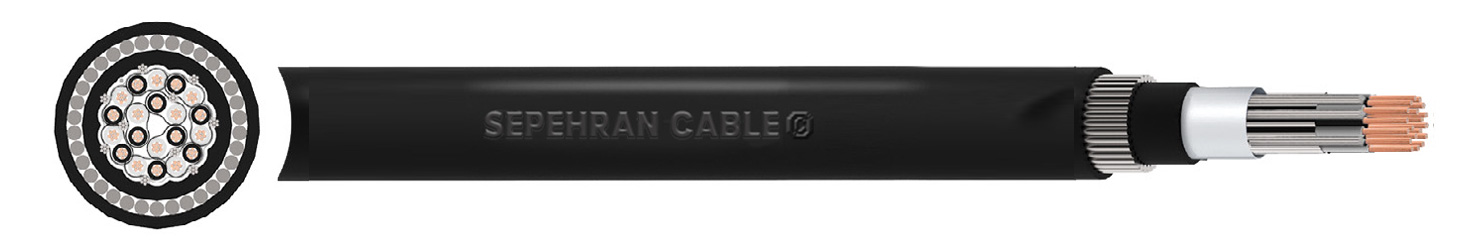

- EN 50288-7 — مدلهای RE-2Y(st)Y و RE-2X(st)H، با و بدون زره

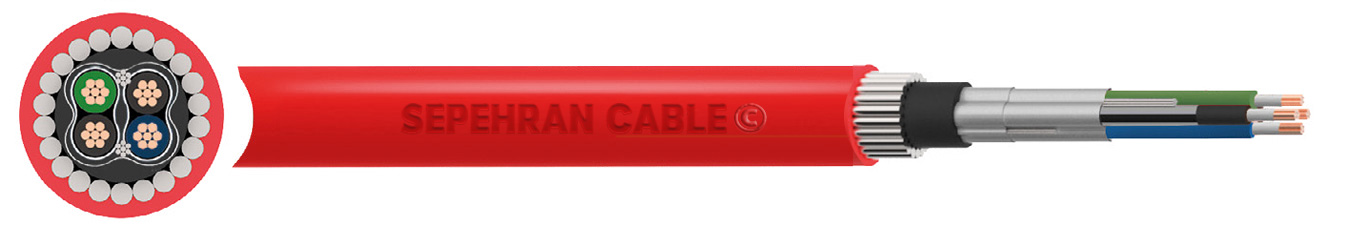

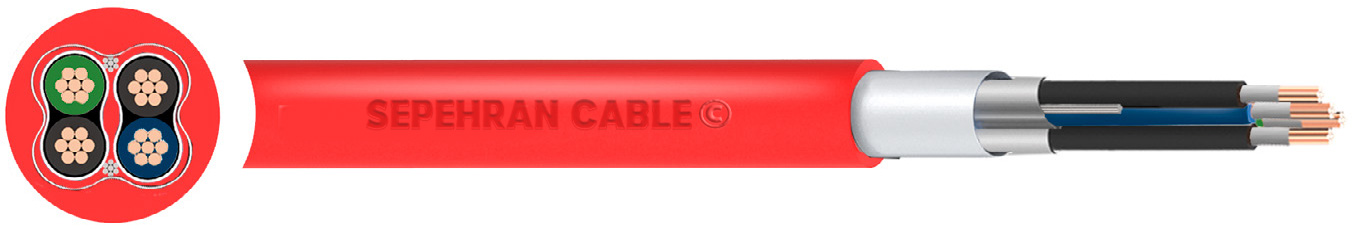

- مدلهای نسوز — با نوار میکا زیر عایق، برای مدارهایی که باید در آتش هم سیگنال بدهند

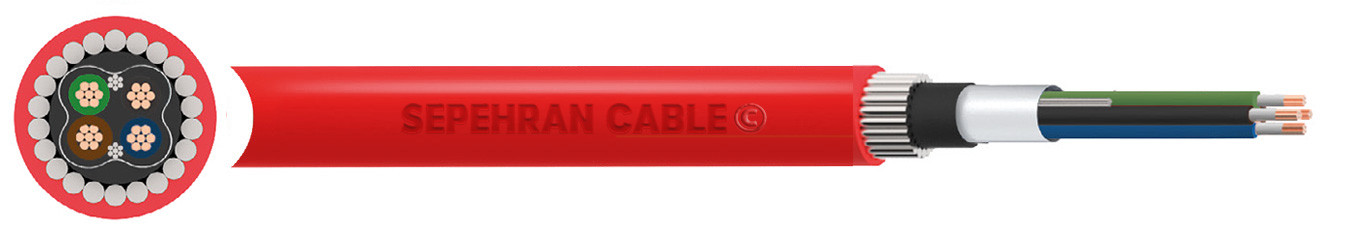

- SiR — با عایق سیلیکونی برای نقاط پرحرارت
خرید و قیمت کابل ابزار دقیق
قیمت کابل ابزار دقیق بیش از آنکه تابع مس باشد، تابع ساختار است: تعداد زوج، نوع شیلد، وجود زره و جنس روکش. دو کابل با سطح مقطع یکسان میتوانند اختلاف قیمت چشمگیری داشته باشند. برای استعلام دقیق، تعداد زوج و مشخصات شیلد مورد نیاز را در فرم استعلام پروژهای ذکر کنید.
اگر سیگنال شما دیجیتال و مربوط به تابلو یا PLC است، کابل کنترل و فرمان شیلددار گزینه مناسبتری است.
