«کابل نسوز» در بازار برای چند محصول متفاوت استفاده میشود: کابل مقاوم در دمای بالا، کابل کندسوز، کابل کمدود و کابل دارای تداوم مدار در آتش. اینها مترادف نیستند. برای مدار ایمنی باید مشخص شود کابل دقیقاً چه عملکردی را در چه آزمونی و برای چه شرایطی حفظ میکند. هیچ کابل را نباید بدون محدودیت دما، زمان و روش آزمون، مقاوم مطلق در برابر آتش معرفی کرد.
در انتخاب از خانواده کابل مقاوم به حریق، نام استاندارد، دامنه گواهی و شرایط نصب را کنار ساختار محصول بخوانید. همچنین BS 5308 به خانواده کابل کنترل و ابزار دقیق مربوط است و ذکر آن بهتنهایی تداوم عملکرد در حریق را اثبات نمیکند. همین تفکیک، از خرید محصولی با عنوان مشابه ولی عملکرد متفاوت جلوگیری میکند.
چهار ویژگی مستقل که نباید با هم اشتباه شوند
| ویژگی | پرسشی که پاسخ میدهد | چه چیزی را بهتنهایی ثابت نمیکند؟ |
|---|---|---|
| تحمل دمای کار | کابل در چه دمایی بهرهبرداری میشود؟ | تداوم مدار در آتش |
| محدودکردن انتشار شعله | شعله در آزمون چگونه گسترش مییابد؟ | زنده ماندن مدار برای زمان مشخص |
| کمدود و بدون هالوژن | دود و گاز در آزمون چه رفتاری دارند؟ | مقاومت مکانیکی یا عملکرد در آتش |
| تداوم مدار در حریق | مدار در شرایط آزمون چقدر برقرار میماند؟ | مناسب بودن برای هر نصب واقعی |
ممکن است یک محصول چند ویژگی را با هم داشته باشد، ولی برای هرکدام باید مدرک مرتبط ارائه شود. رنگ قرمز، نوار میکا یا روکش LSZH بهتنهایی جای گزارش آزمون را نمیگیرد. در بررسی کابلهای LSZH نیز همین اصل برقرار است: کاهش دود و گاز را با حفظ برق مدار اضطراری یکی ندانید.
نقش IEC 60332، IEC 60754 و IEC 61034
خانواده IEC 60332 به آزمون انتشار شعله مربوط است؛ بخش آزمون تککابل و بخش آزمون دستهای باید با نیاز محصول و پروژه تطبیق داده شوند. نتیجه یک آزمون را نمیتوان بدون بررسی به آرایش دیگری تعمیم داد. تراکم کابلها و نحوه نصب در مسیر واقعی نیز بخشی از طراحی ایمنی حریق ساختمان است.
IEC 60754 برای ارزیابی گازهای حاصل از مواد کابل و IEC 61034 برای دود در شرایط آزمون به کار میروند. معیار قبولی باید از استاندارد محصول یا مشخصات پروژه روشن شود. نوشتن نام این استانداردها در یک فهرست تبلیغاتی، بدون تعیین نتیجه و محصول تحت پوشش، کافی نیست. همچنین بدون هالوژن بودن به معنی بیخطر بودن تمام محصولات احتراق نیست.
تداوم مدار در آتش و دامنه آزمون
در IEC 60331-1:2018، روش آزمون آتش همراه شوک مکانیکی برای کابلهایی با دامنه مشخص ولتاژ و قطر تعریف شده است. بنابراین حتی در یک خانواده استاندارد، انتخاب بخش صحیح اهمیت دارد. خریدار باید بداند گزارش به کدام قسمت، کدام ابعاد و کدام شرایط مربوط است؛ صرف درج IEC 60331 برای پذیرش نهایی کافی نیست.
BS 6387، EN 50200 و سایر مراجع نیز باید با دامنه کاربرد خود خوانده شوند. وجود آزمون آب یا ضربه در یک گزارش به معنی مناسب بودن کابل برای غوطهوری دائم یا همه ضربههای کارگاهی نیست. آزمون حریق، پاسخ به یک شرایط تعریفشده است، نه گواهی نامحدود محیطی. برای انتخاب نهایی باید مشخصات کابل، سیستم نصب و الزام مرجع پروژه با هم منطبق باشند.
چرا E30 و E90 را نباید فقط روی کابل خواند؟

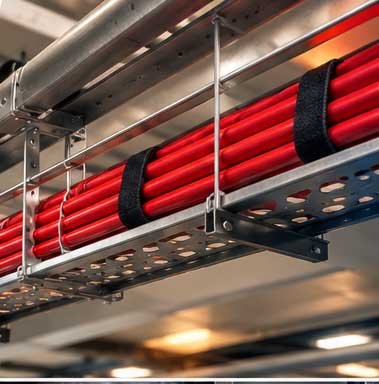

در ارزیابی پایداری عملکرد سیستم کابلکشی، اجزایی مانند بست، سینی، اتصالات و بستر نصب هم مطرحاند. حتی اگر کابل مناسب باشد، سقوط نگهدارنده یا شکست اتصال میتواند عملکرد مدار را از بین ببرد. بنابراین انتقال یک ادعای عملکرد سیستم به کابلِ تنها، یا استفاده از کابل در مسیر و بست متفاوت بدون بررسی، قابل دفاع نیست.
اگر پروژه رده عملکرد مشخصی میخواهد، فهرست اجزای تحت پوشش آزمون، فواصل مهار و محدودیتهای نصب را مطالبه کنید. نقشه اجرا باید به همان الزامات پاسخ دهد. عبارتهایی مانند FE180 و E90 را بهصورت خودکار همارز نگیرید؛ موضوع ارزیابی و روش آزمون میتواند متفاوت باشد. مقایسه باید بر اساس هدف عملکردی پروژه انجام شود.
BS 5308 چه ارتباطی با حریق دارد؟
BS 5308 و مدارک مرتبط با خانواده کنترل و ابزار دقیق به ساختار و الزامات این کابلها مربوطاند. در معرفی PAS 5308-1 توسط BSI، موضوع کابلهای کنترل و ابزار دقیق با عایق PE و امکان وجود شیلد و زره توضیح داده شده است. الزامات حریق سیستم ایمنی باید جداگانه بررسی شوند.
کابل ابزار دقیق ممکن است با ساختار مقاوم به حریق هم تولید شود، اما آن ویژگی نیازمند استاندارد و گزارش مرتبط است. در سفارش مدار قطع اضطراری، نباید فقط «BS 5308» نوشت و فرض کرد مسئله حریق پوشش داده شده است. نوع سیگنال، شیلد، ولتاژ، تداوم مدار و روش نصب هرکدام باید مشخص شوند. برای بررسی این خانواده از دسته Instrumentation Cable شروع کنید.
ساختارهای میکا و عایقهای ویژه
برخی کابلهای مقاوم به حریق از نوار میکا یا ترکیبات عایقی ویژه استفاده میکنند تا در شرایط آزمون، جدایی الکتریکی هادیها حفظ شود. وجود یک ماده مشخص بهتنهایی عملکرد کل کابل را ثابت نمیکند. کیفیت ساخت، همپوشانی، ابعاد و اجزای دیگر در نتیجه مؤثرند و باید در قالب آزمون محصول ارزیابی شوند.
بازکردن یک نمونه برای بررسی ساختار میتواند بخشی از بازرسی قراردادی باشد، اما آزمون با فندک، بوکردن دود یا سوزاندن کابل در کارگاه روش تأیید استاندارد نیست. چنین کارهایی هم نتیجه معتبر تولید نمیکنند و هم میتوانند مواجهه خطرناک ایجاد کنند. از گزارش آزمایشگاه و روش بازرسی مصوب استفاده کنید؛ ظاهر نوار یا رنگ خاکستر، جای معیار پذیرش را نمیگیرد.
انتخاب برای مدارهای ایمنی ساختمان
ابتدا فهرست مدارهایی را که در سناریوی حریق باید کار کنند تهیه کنید. مدت و سطح عملکرد موردنیاز را طراح و الزامات مرجع پروژه تعیین میکنند. نوع ساختمان، سامانه اطفا، مسیر تغذیه و طرح حریق میتوانند تصمیم را تغییر دهند. یک حکم عمومی که همه مدارها در همه ساختمانها الزام یکسان دارند، جایگزین طراحی نیست.
سپس کل مسیر از منبع تا مصرفکننده بررسی شود: کابل، تابلو، اتصال، نگهدارنده، عبور از دیوار و تجهیزات حفاظتی. وجود یک بخش تأییدنشده میتواند زنجیره عملکرد را محدود کند. کنترل بار و افت ولتاژ نیز همچنان لازم است؛ مقاوم به حریق بودن، مقطع نامناسب را قابل قبول نمیکند. مدار اضطراری به طراحی الکتریکی و عملکرد حریق با هم نیاز دارد.
نمونه مشخصاتنویسی قابل ارزیابی
بهجای عبارت کوتاه «کابل نسوز استاندارد»، در سند خرید نوع مدار، ولتاژ، تعداد رشته، مقطع، مدت عملکرد موردنیاز، روش آزمون، الزامات دود و گاز و شرایط نصب را بنویسید. سپس از فروشنده بخواهید برای هر بند، صفحه دیتاشیت یا شناسه مدرک ارائه کند. خانه بدون مدرک باید «نیازمند تکمیل» بماند.
| بند سند خرید | مدرک قابل بررسی |
|---|---|
| مشخصات الکتریکی | دیتاشیت و محاسبه انتخاب مقطع |
| عملکرد حریق | گزارش آزمون مرتبط با کد محصول |
| دود و گاز | نتیجه آزمون و معیار قبولی |
| سیستم نگهدارنده | دستورالعمل و دامنه کاربرد تأییدشده |
| ردیابی محموله | شماره قرقره و گزارش تحویل |
این روش، اختلاف پیشنهادها را آشکار میکند. ممکن است دو کابل در عنوان یکسان باشند ولی یکی تنها آزمون انتشار شعله داشته باشد. یا گزارش ارائهشده به سایز و ساختاری متفاوت مربوط شود. بررسی پیش از سفارش بسیار سادهتر از اصلاح کابل نصبشده داخل رایزر است.
نصب، تغییرات کارگاهی و نگهداری
در اجرا، خم تند، فشار نامناسب گیره و آسیب لایههای داخلی باید پیشگیری شود. شعاع و نیروی نصب از دستورالعمل همان کابل استخراج شوند. روش اتصال و مفصل نیز باید برای کاربرد پذیرفته شده باشد. تعویض بست فلزی با بست دیگری صرفاً برای سرعت اجرا میتواند از محدوده طراحی خارج شود.
پس از تحویل، هر تغییر مسیر یا افزودن کابل جدید باید ثبت شود. تعمیرات ساختمانی ممکن است به مهار، درزبندی عبور کابل یا دسترسی تجهیزات آسیب بزند. نگهداری فقط تست خود کابل نیست؛ وضعیت مسیر و اجزای مرتبط را هم شامل میشود. نتایج آزمون و نقشه نهایی را در پرونده مدار نگه دارید تا امکان بررسی انطباق در آینده وجود داشته باشد.
خرید و استعلام بدون ادعای مبهم
قیمت کابل مقاوم به حریق به ساختار، مقطع، مدارک و شرایط تحویل وابسته است. نسبت قیمت ثابتی با کابل معمولی وجود ندارد که برای همه پروژهها قابل استفاده باشد. همچنین نام گواهی شرکت یا آزمایشگاه نباید بدون امکان ردیابی بهعنوان ویژگی همه محصولات عرضهشده اعلام شود. هر خرید باید مدارک همان کالای پیشنهادی را داشته باشد.
برای مشاوره انتخاب و استعلام، مشخصات مدار و الزامات مکتوب پروژه را بفرستید. مقایسه LSZH و PVC به روشن شدن موضوع روکش کمک میکند و جدول تطبیق استانداردها نقطه شروع بررسی خانوادههای مرجع است. تطبیق نهایی باید با ویرایش و بندهای لازم انجام شود.
از کارکرد مدار تا معیار پذیرش حریق
نخست مشخص کنید مدار چه خدمتی ارائه میکند و در سناریوی حریق چه مدت و تحت چه شرایطی باید فعال بماند. تغذیه یک مصرفکننده عادی، ارتباط سامانه اعلام حریق و تغذیه تجهیز تخلیه دود الزام یکسانی ندارند. پاسخ باید از طراحی ایمنی و مقررات قابل اعمال پروژه بیاید؛ نام ساختمان یا رنگ کابل برای تعیین رده کافی نیست.
سپس معیار عملکرد به زبان قابل ارزیابی نوشته میشود: استاندارد و بخش آزمون، رده مورد نیاز، دامنه قطر یا ساختار محصول و محدودیت سیستم نصب. این مرحله مانع آن میشود که فروشنده گواهی یک آزمون گسترش شعله را به جای گواهی تداوم مدار ارائه کند. هر دو مدرک ممکن است معتبر باشند ولی به دو پرسش متفاوت پاسخ دهند.
در پایان، کابل، اتصالات و مسیر بهعنوان یک مجموعه کنترل میشوند. اگر عملکرد مورد نیاز به سیستم نگهدارنده مشخص وابسته است، جایگزین کردن بست، فاصله تکیهگاه یا نوع زیرسازی باید بررسی شود. خرید کابل تأییدشده و نصب آن در آرایشی خارج از دامنه مدرک، الزاماً نتیجه تأییدشده ایجاد نمیکند.
چگونه گزارش آزمون را بخوانیم؟
صفحه اول گواهی معمولاً برای پذیرش کافی نیست. نام تولیدکننده، کارخانه یا دامنه تولید، شناسه محصول، تعداد رشته و مقطع یا خانواده تحت پوشش، مرجع آزمون و نتیجه باید با کالای پیشنهادی تطبیق داشته باشند. به پیوستها و شرایط محدودکننده توجه کنید. گزارش یک نمونه را نباید بدون مبنای دامنه، به تمام محصولات فروشنده تعمیم داد.
تاریخ و ویرایش مرجع نیز مهماند. قدیمی بودن تاریخ بهتنهایی جعلی بودن مدرک را ثابت نمیکند، همانطور که جدید بودن آن همه شرایط پذیرش را پوشش نمیدهد. وضعیت اعتبار، دامنه و سازگاری با مشخصات قرارداد باید بررسی شود. اگر مدرک از آزمایشگاه صادر شده، شناسه گزارش و امکان راستیآزمایی از مرجع صادرکننده ارزش دارد.
| خانه در برگه ارزیابی | سؤال کنترلی |
|---|---|
| شناسه نمونه | آیا با کد و ساختار کابل سفارش یکی است؟ |
| استاندارد و بخش | آیا آزمون همان ویژگی مورد نیاز را میسنجد؟ |
| شرایط آزمون | آتش، ضربه یا آب در چه توالی و شرایطی اعمال شدهاند؟ |
| دامنه پوشش | کدام مقاطع و ساختارها مشمولاند؟ |
| نتیجه و محدودیت | آیا رده لازم با شرایط پروژه تطبیق دارد؟ |
| سیستم نصب | آیا بست، مسیر و جهت نصب شرط شدهاند؟ |
این جدول جای متن گزارش را نمیگیرد، اما ارزیابی را قابل پیگیری میکند. اگر یکی از خانههای ضروری نامعلوم باشد، سؤال فنی باید باز بماند. نوشتن عبارت «دارای تمام استانداردهای حریق» بدون فهرست و دامنه، اطلاعات کافی برای پذیرش ایجاد نمیکند.
دمای کار، زمان آزمون و عمر کابل سه موضوع جدا هستند
دمای مجاز کار پیوسته درباره بهرهبرداری عادی محصول است. دمای آزمون حریق شرایط یک آزمایش مشخص را بیان میکند. مدت حفظ مدار در آزمون نیز نتیجه همان سناریوست. از اینکه کابلی در آزمون آتش برای زمانی مشخص کار کرده، نمیتوان دمای کار دائمی یا عمر بهرهبرداری آن را نتیجه گرفت.
برای نمونه، IEC 60331-1:2018 به آزمون تداوم مدار همراه آتش و ضربه برای دامنه مشخصی از کابلها میپردازد. عنوان عمومی IEC 60331 بدون بخش و دامنه، شرح کامل آزمون نیست. همچنین BS 6387:2013 مرجع دیگری برای آزمون مقاومت کابل در شرایط آتش است؛ نتایج مراجع مختلف را نباید صرفاً با مقایسه عدد دقیقه همارز دانست.
برای یک خریدار، پیام عملی این تفکیک روشن است: در جدول مشخصات، دمای کار، مشخصات آزمون حریق و شرایط نصب در سه ردیف جدا نوشته شوند. این کار از تبدیل ادعای بازاری «تحمل دمای بسیار بالا» به مجوز کار دائمی در همان دما جلوگیری میکند.
سناریوی آموزشی: دو پیشنهاد برای مدار ضروری
فرض کنید مشخصات پروژه برای یک مدار ضروری، عملکرد حریق معینی را همراه سامانه نگهدارنده تأییدشده خواسته است. پیشنهاد اول کابل LSZH با گزارش دود و گسترش شعله دارد. پیشنهاد دوم علاوه بر مشخصات الکتریکی، مدرک تداوم مدار با دامنه مناسب ارائه میکند، اما محدودیت فاصله بست و زیرسازی دارد. پیشنهاد اول صرفاً به دلیل کمدود بودن شرط مدار را پاسخ نمیدهد؛ پیشنهاد دوم نیز باید با اجرای واقعی تطبیق داده شود.
اگر پیمانکار قصد تغییر مسیر از افقی به عمودی دارد، لازم است دامنه تأیید سیستم بررسی شود. اگر محل بستها یا نوع تکیهگاه تغییر میکند، این تغییر نباید صرفاً عمرانی تلقی شود. تصمیم درست از مقایسه مدرک، طرح نصب و وظیفه مدار حاصل میشود، نه انتخاب بالاترین عدد روی کاتالوگ.
این مثال ادعای الزام یک رده مشخص برای تمام ساختمانها نیست. هدف، نشان دادن روش پذیرش است. رده نهایی از مقررات و طراحی همان پروژه میآید و ممکن است برای مدارهای متفاوتِ یک ساختمان نیز یکسان نباشد.
عبور از حریقبند و هماهنگی با سایر رشتهها
کابل از دیوار، کف یا مرز ناحیه حریق عبور میکند و جزئیات آببندی حریق در این نقاط باید با طراحی ساختمان هماهنگ باشند. تأیید کابل و تأیید سیستم عبور دو موضوع مرتبط اما مستقلاند. پر کردن حفره با یک ماده نامشخص، تنها به دلیل اینکه کابل مقاوم به حریق است، راهکار معتبر ایجاد نمیکند.
تراکم کابلها، اندازه بازشو و تغییرات بعدی در مسیر باید مستند شوند. اضافه شدن کابل جدید ممکن است آرایش قبلی سیستم عبور را تغییر دهد. هماهنگی واحد برق، اجرا و ایمنی در زمان طراحی و تحویل از آن جلوگیری میکند که هر گروه فقط بخش خودش را تأیید کند ولی اتصال میان بخشها بدون بررسی بماند.
کابل ابزار دقیقِ مقاوم به حریق چگونه مشخص میشود؟
در یک مدار ابزار دقیق ضروری، ابتدا نیاز انتقال سیگنال مانند زوج، شیلد، مقاومت و ظرفیت تعیین میشود و سپس الزام عملکرد حریق اضافه میشود. وجود نام BS 5308 در مشخصات، این الزام اضافی را بهتنهایی اثبات نمیکند. باید مدرک آزمون حریق همان ساختار نیز وجود داشته باشد. راهنمای کابل ابزار دقیق برای تفکیک نیازهای سیگنال مفید است.
افزودن لایهای مانند میکا ممکن است قطر و رفتار مکانیکی را تغییر دهد؛ بنابراین متعلقات و شعاع خم دوباره بررسی میشوند. در جایگزینی، برابری تعداد زوج و مقطع کافی نیست. مدار باید هم دقت و عملکرد عادی مورد نیاز و هم رفتار تعیینشده در شرایط اضطراری را پوشش دهد.
نگهداری مدارک بعد از راهاندازی
در پرونده نهایی، مسیر کابل، کد محصول، شماره قرقره، مدارک پذیرش و جزئیات سیستم نگهدارنده به هم مرتبط شوند. پس از تعمیر، لازم است مشخص شود کدام بخش و با چه قطعهای جایگزین شده است. استفاده از کابل باقیماندهای با رنگ مشابه ولی مشخصات نامعلوم میتواند زنجیره تأیید را قطع کند.
بازرسی دورهای باید تغییرات مسیر، آسیب ظاهری و وضعیت نگهدارندهها را طبق برنامه مصوب دنبال کند. بازرسی ظاهری بهتنهایی تکرار آزمون حریق نیست و چنین ادعایی نباید در گزارش نوشته شود. نتیجه گزارش باید دقیقاً آنچه بررسی شده و موارد نیازمند اصلاح را بیان کند.
پرسشهای متداول
آیا BS 5308 استاندارد کابل نسوز است؟
بهتنهایی خیر. این خانواده به کنترل و ابزار دقیق مربوط است؛ عملکرد در حریق باید با مدارک و آزمون مرتبط جداگانه اثبات شود.
آیا هر کابل LSZH مدار را در آتش حفظ میکند؟
خیر. کمدود و بدون هالوژن بودن با تداوم مدار دو ویژگی متفاوتاند.
آیا میتوان کابل معمولی را داخل لوله گذاشت و مقاوم به حریق دانست؟
صرف استفاده از لوله چنین عملکردی را ثابت نمیکند. راهکار سیستم باید مطابق طراحی و مدارک تأییدشده بررسی شود.
آیا رنگ قرمز کابل معیار تأیید است؟
خیر. رنگ برای شناسایی مفید است، اما مدرک عملکرد فنی نیست.
آزمون آب در حریق یعنی کابل ضدآب است؟
خیر. شرایط آزمون حریق با کارکرد دائم در آب متفاوت است؛ تأیید محیطی مستقل لازم است.
